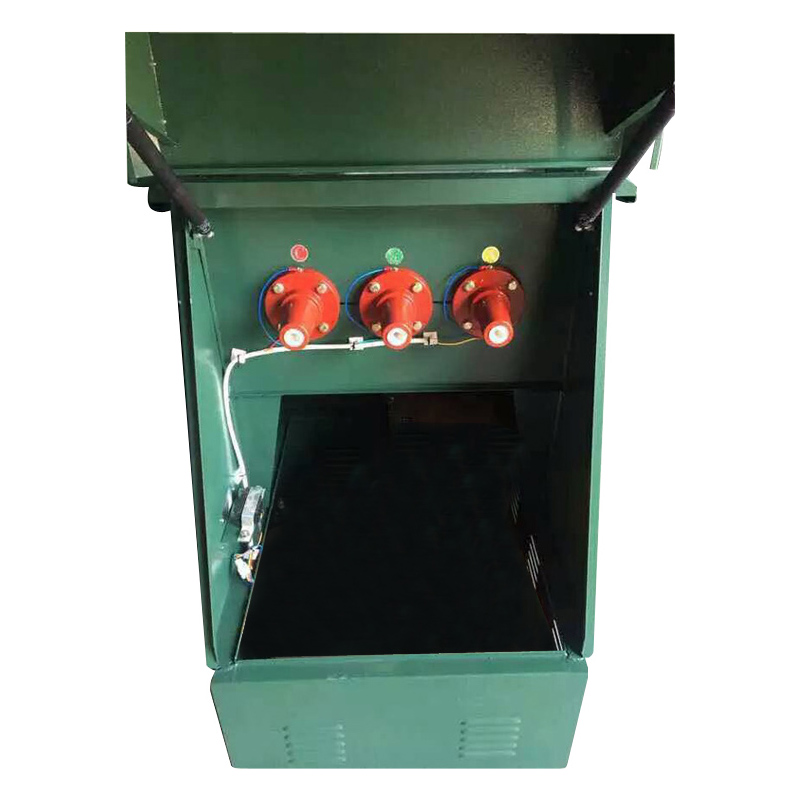

電纜分支箱

電纜分支箱是一種用來對電纜線路實施分接、分支、接續及轉換電路的設備,多數用于戶外。該設備在我國使用時間不長,業內人士和電力系統使用部門對它的認識和理解尚不一致,特別是對引自國外的歐式和美式接插器件等存在不同的看法。以下對電纜分支箱的相關技術要素作簡單介紹和論述,供電力設計和運行部門參考。
電纜分支箱的類型
電纜分支箱按其電氣構成分為兩大類:一類是不含任何開關設備的,箱體內僅有對電纜端頭進行處理和連接的附件,結構比較簡單,體積較小,功能較單一,可稱為普通分支箱;另一類是箱內不但有普通分支箱的附件,還含有一臺或多臺開關設備,其結構較為復雜,體積較大,連接器件多,制造技術難度大,造價高,可稱為高級分支箱。
1.普通電纜分支箱
普通分支箱內沒有開關設備,進線與出線在電氣上連接在一起,電位相同,適宜用于分接或分支接線。通常習慣將進線回?cái)?shù)加上出線回?cái)?shù)稱為分支數。例如三分支電纜分支箱,它的每一相上都有三個等電位連接點,可以用作一進二出或二進一出。電纜分支箱內含U,V,W三相,三相電路結構相同,順排在一起。
2.高級電纜分支箱
高級分支箱內含有開關設備,既可起普通分支箱的分接、分支作用,又可起供電電路的控制、轉換以及改變運行方式的作用。開關斷口大致將電纜回路分隔為進線側和出線側,兩側電位可以不一樣。開關設備本身有較大的體積,因此高級分支箱的外形尺寸比較大,高度一般為1.4~1.8 m,深度約為0.9~1.0 m,長度則依所含開關設備數目而定,多在1.0 m至2.4 m之間。箱體的外形類似于戶外箱式變壓器,箱殼上有若干個活動的門,有的門是為開關設備的操作而設,有的門是為電纜連接器件的安裝施工或維護檢修而設的。
